カメラの分析

まずは、カメラの分析にかかります。

探すもの

分析によって、見つけ出さなければならないのは、

次に、周期信号を探します。これは、カメラを動かしたまま、 かたっぱしから、探っていきます。この時、1/30周期の信号を 見つけ出すのが難しい場合、もしくは 1/60にも見える信号はあるものの、 1/30かどうか微妙な場合は、２信号を組み合わせます。具体的には、 水平同期信号(15.75[kHz])と垂直同期信号(60[Hz])、もしくはそれぞれに 等価な信号です。この二つを組(例えば XOR)にすると 1/30秒周期が得られます。

分析結果

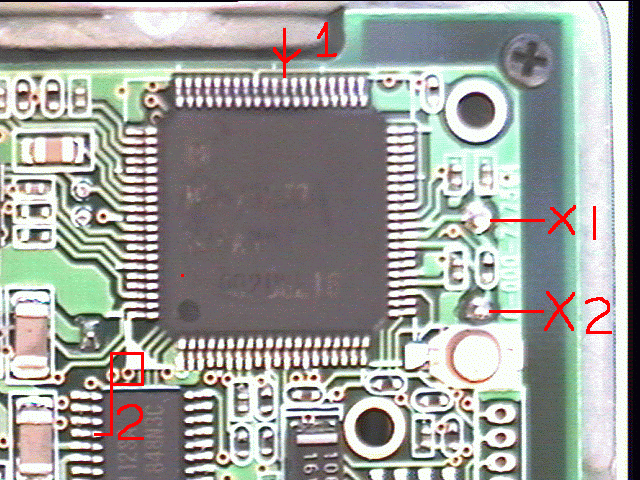

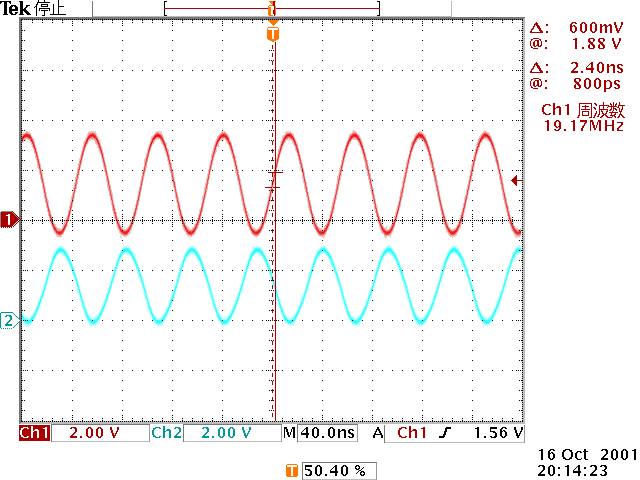

カメラの基板の表(ばらしてすぐに見えるところ)の 片隅の一番大きな(とはいえ小さい)正方形のICがどうも、タイミング生成部 (というかこれ１個でほぼ全機能)の様です。X1とX2は 裏面にある水晶の足です。両者の信号を オシロで観測してみたのですが、 波形からはどちらが入力側か不明でした。適当な抵抗経由で 19.07[MHz]の 波形をつっこんでみて、X1側が入力であることを確認しました。

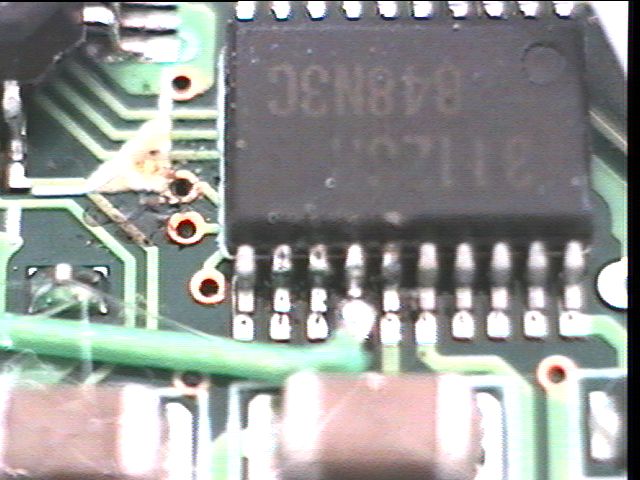

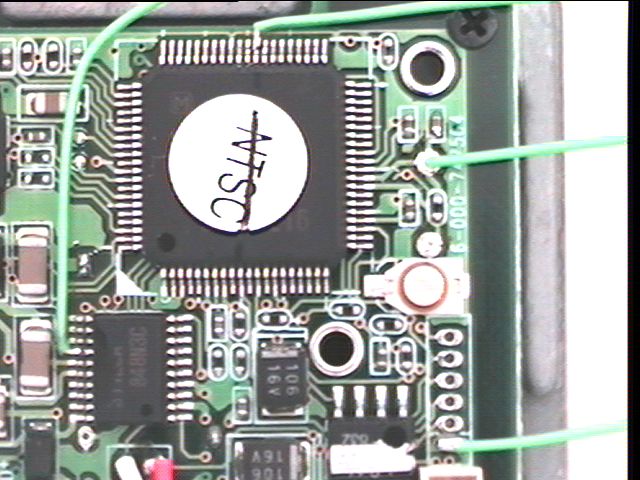

次にロジック信号は、適当にあさったところ、1および2と 記した箇所で、それぞれ複合同期信号(映像信号に含まれる同期用信号)と 水平同期信号(CCDを駆動するために多少調整したらしいもの)が得られました。 なお、2については、□で囲んだ箇所を最初改造ターゲットにしたの ですが、ここは半田が載らず、接続先の左下のICの４番目のピン(赤線で示した)を 対象にしました。

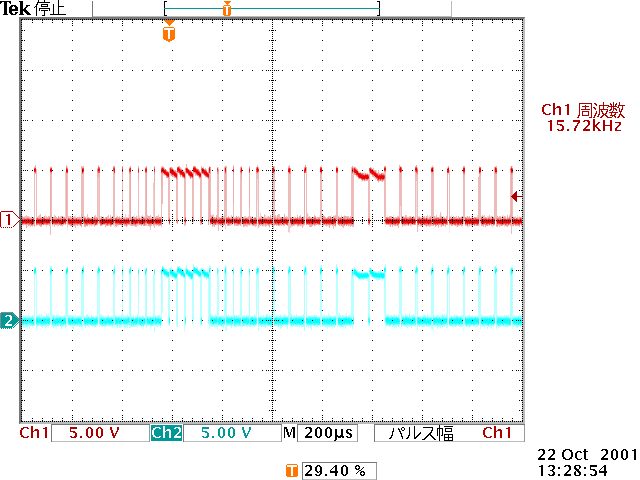

それぞれの信号を観測したものを、２種類示します。

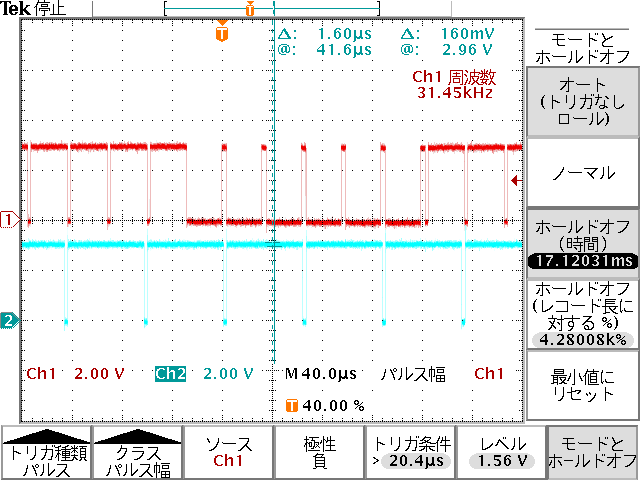

タイミング１、 タイミング２

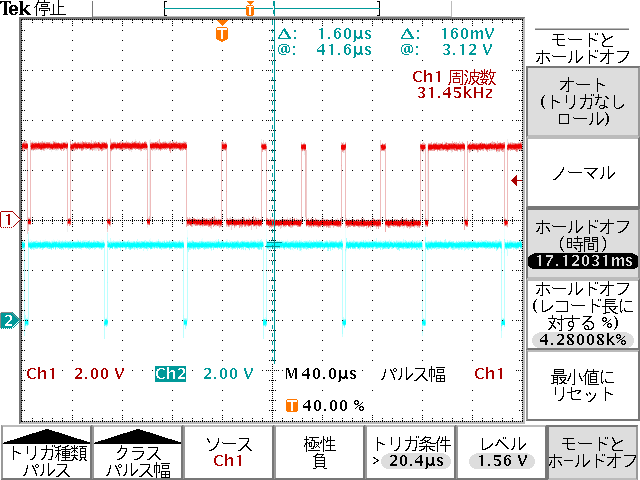

上が信号１、下が信号２で、垂直同期信号付近を拡大表示しています。 良く見ると、２つの観測結果で、上下の信号のタイミングが、 下の信号半周期分ずれています。これが1/60秒周期で２種類の画面が あるという部分で、これが二つセットで 1/30秒周期になります。

ここまで分かれば、次はいよいよ改造です。

カメラの改造

カメラ本体の改造は２つの手順で行いました。

まず、水晶は、ごく普通にはずします。
この手のものをはずすときは、 半田吸い取り線とかはあまり効きません。むしろ、引っ張りながら加熱、 が効果的です。だれかに引っ張って貰うのもいいと思います。 私は一人でやってます。右手は半田ごて、左手は基板です。左手は親指、 中指薬指で基板をホールド、人指し指を水晶にかけます。最初は短い方向の 左右にこじるように力をかけながら、交互に半田を溶かし、ちょっと浮いてきたら、 長手方向に力をかけながら。溶かしていない方の足をてこにする感じで。 ジャンクばらし歴１０年以上で、すでに「はずす」と思ったら 無意識に体が反応してしまうので(笑)、口で説明するのは難しいのですが...。

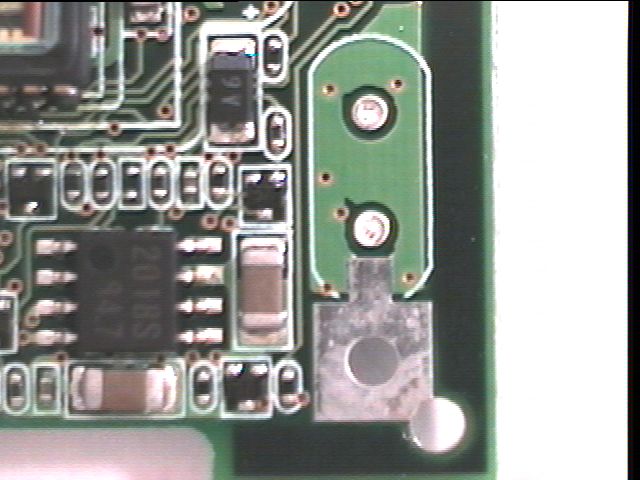

　水晶はずし前、 水晶はずし後

次に、既に見つけてあるポイントに線を接続します。

• クロック入力端子(X1)
• 同期信号端子(1,2)
• GND端子(４ピンコネクタわき)

• 安売りの老眼鏡をかける ←慣れると両眼ルーペとして機能。
  (どうも遠視気味なので、裸眼だと細かいところが....)
• ICピンにフラックスをぬっておく(活性化)
• ラッピングワイヤに半田メッキ(ぼてぼてにしないこと)
• コテ先から完全に半田をぬぐっておく(残ってると一瞬でブリッジ)

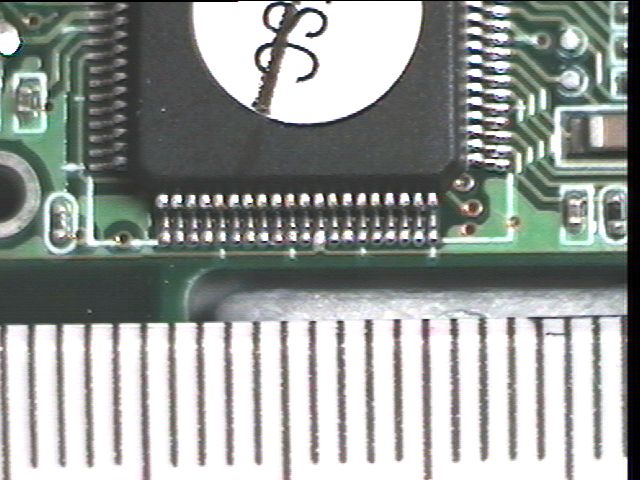

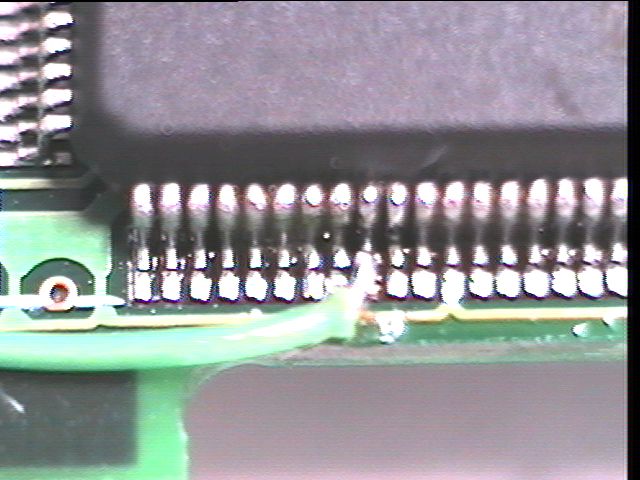

• 目標のピンに線を重ねて真上から加熱

ここまでやって、テスタで調べてショートの無いことを確認して、 電源を投入してみます。当然、うつりません。そこに、19.07[MHz]の クロックを接続してみると(次節参照)、成功なら映像が映ります。また、 ２本の同期信号の線にも、周期的な信号が 観察されます。

同期化回路の製作と接続

カメラ単体で、クロックを加えて動作するようになったら、しめたものです。 同期化回路を加えてみます。

さて、ずっと水晶をはずして別に用意した 19.07[MHz]のクロックを 外部から加えると言ってきました。もちろん、ファンクションジェネレータ などで与えることも出来ますが、カメラを使う度に持ち出すわけにも いきませんので、自前で用意します。
ある意味、地球に易しい方法は、取り外した水晶の再利用です。ただ、 水晶を安定して発振させる必要があり、面倒です(恥ずかしながら、私はいままで 完全に成功したことないです)。そこで、手っ取り早く信号を得るため、 水晶発振器(not子)を使いました。とはいえ、19.07[MHz]などと 半端な周波数のものはその辺では手に入りません。
そこで、トラ技で広告を見掛けていた ラムステート株式会社で 購入することにしました。ここはいろいろ扱ってますが、 特注水晶を 扱っています。本物の特注水晶は、高くつき、納期もかかりますが、 PLLを使っているらしい、プログラマブル水晶発振器も扱っていて、 今回はこちらにしました。これだと、５Ｖを繋ぐだけで、すぐに 目的にクロックが得られます。クロックまわりの動作試験もこれで やっていました(電源は秋月5V SW-ACアダプタ@850円)。
実際には厳密には周波数は出ず、最寄りの設定可能な周波数になるのですが、 問い合わせして、注文した手元の伝票では、"SG8002DC19.069921PHC" と 記載されています。誤差無しといってもいいと思われます。
(送料がわりと高いので(^^;; また使うだろうと思って、３個買って ついでに チップ抵抗(@2円)もごそっと買いました。)

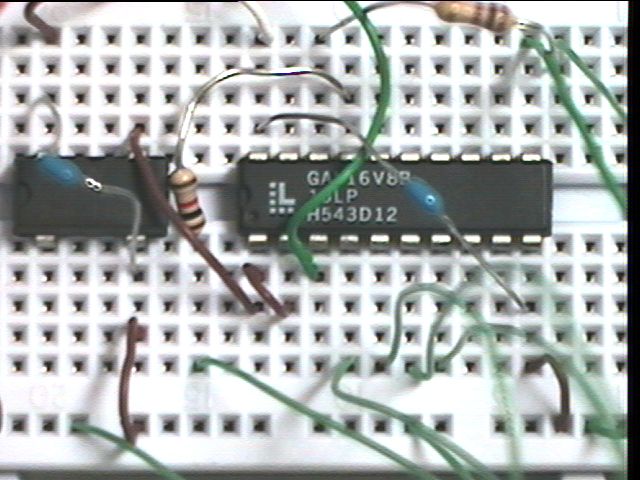

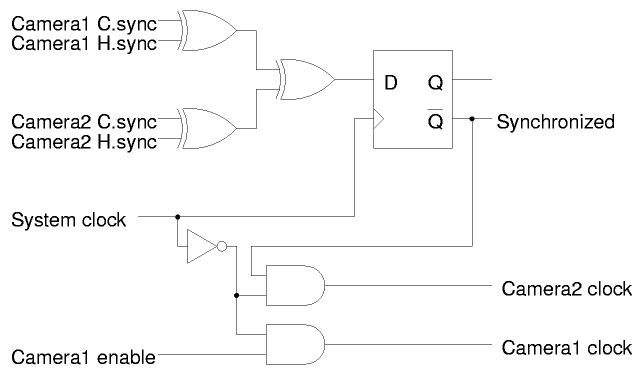

さて、同期化回路ですが、回路的にはこんな感じです。

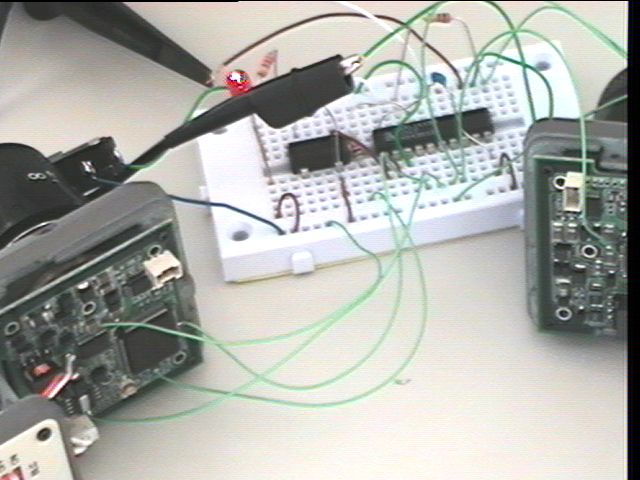

一番簡単で確実な試験は、カメラ２側から映像信号がでているか どうかです。映像が出ていれば成功です。回路のミスでないことを 確認するには同期信号の線(4本)のどれかをはずしてください。
(映像が出ている＝ちゃんとクロックがでている＝同期信号が一致)

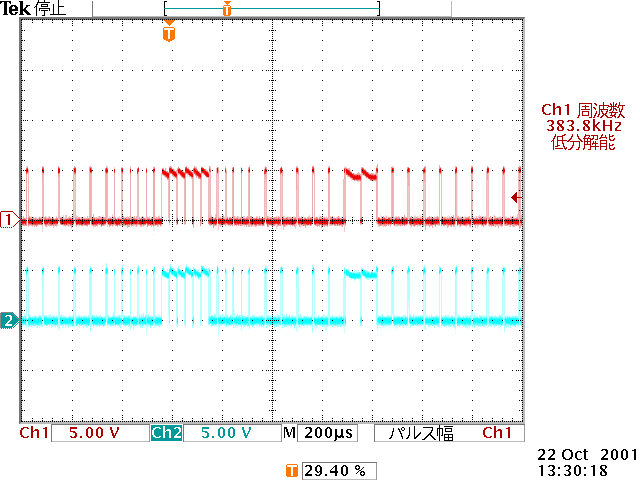

参考までに、２種の同期信号をxor(+D-FFラッチ)したものを、 示しておきます。
　Ａ 、Ｂ
やはり、垂直同期部分で、２つの微妙に異なるタイミングパターンが 観測されます。どちらでも、同期していることが確認できます。 以上で、カメラの同期化改造は成功です。

仕上げ

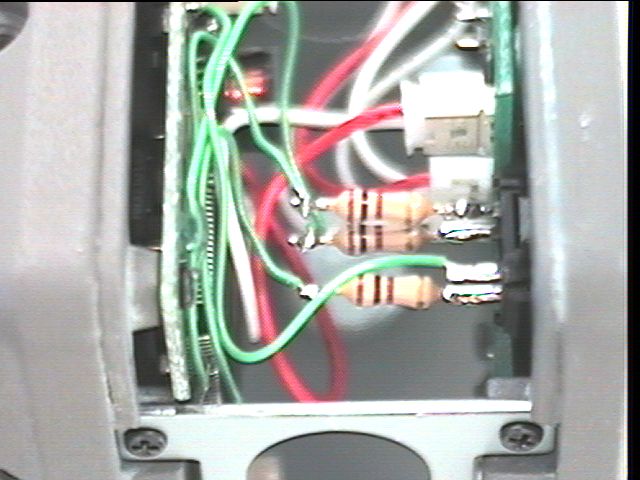

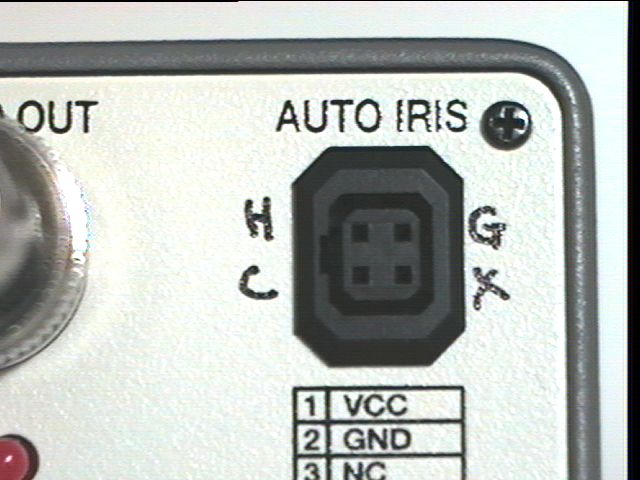

剥き出しのままだと、線が引っ掛かって切れたり、危険性が高くなります。 そこで、ケースに納めることにしました。このカメラはすばらしいことに、 背面に余分なコネクタ、しかも 丁度４ピンがついてます。ご丁寧に、プラグもセットで入ってます。 本来 AUTO IRIS用のコネクタみたいですがありがたく流用しました。 H,C,G,X は私の落書きで、水平同期，複合同期、GND、水晶です。 このコネクタの最初からついている線をはずし、GND 以外には 万が一の保護用(気休め)の100Ω抵抗を挟んで線を接続しました。

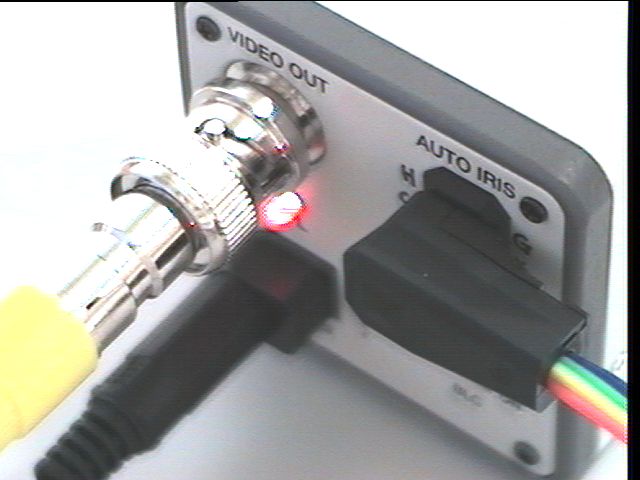

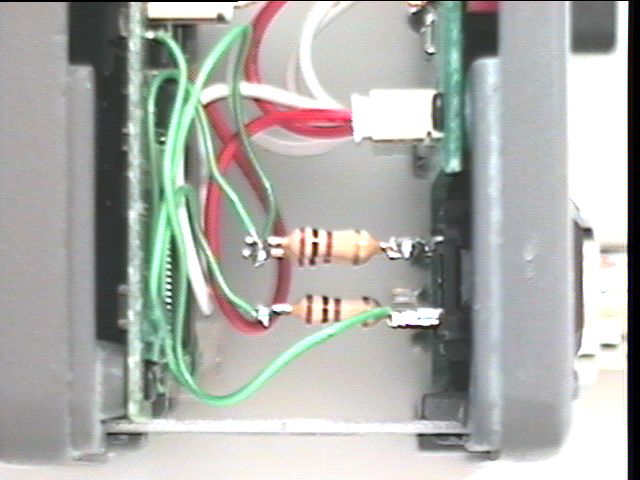

　写真１、 写真２
(注：微妙な理由により、手元のカメラと位置関係が若干違います)

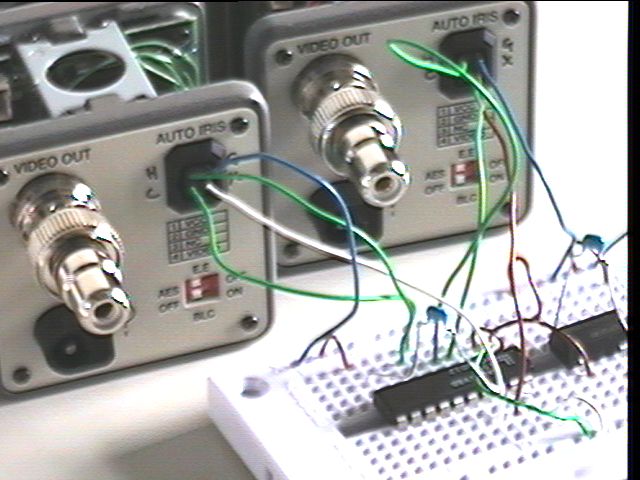

これで組み立てると、ちょっと進化します。 さらに、同期化回路も箱にいれて、コネクタを有効活用すると 外部同期のカメラに見えます。
(注：微妙な理由により、同期化回路の箱は写真がとれていません)

以上で、同期した２台のカメラをつくることができました。

Ｎ　Ｇ

今日の不幸はあしたの知恵 番外編

Note: 今日の不幸はあしたの知恵とは？
いまをさること５年前くらい、Ｍ２のころに、書き綴った失敗のみ 集めたページ。いまは、サーバ上にあるものの、リンクは完全に 切れているため、検索にもかからない存在。あの頃は若かったんですね(笑)。 いや、コンセプトは、「失敗を２度と失敗しないように糧とする」なんですけど。

しかし、彼がまさか主役になるとは、想像してませんでした。

ある日のお昼前

以下、博士と弟子の会話(笑)

博：「うむ、カメラのシステムチェックも済んだし、最終組み立てに入るとするか。」
弟：「らじゃ。」
博：「それじゃ、その小さい方のカバーを、カメラの前面板と背板の溝に注意してはめて」
弟：「は〜い」
ごそごそ、ぐいぐい、ばちん。から、ころん。

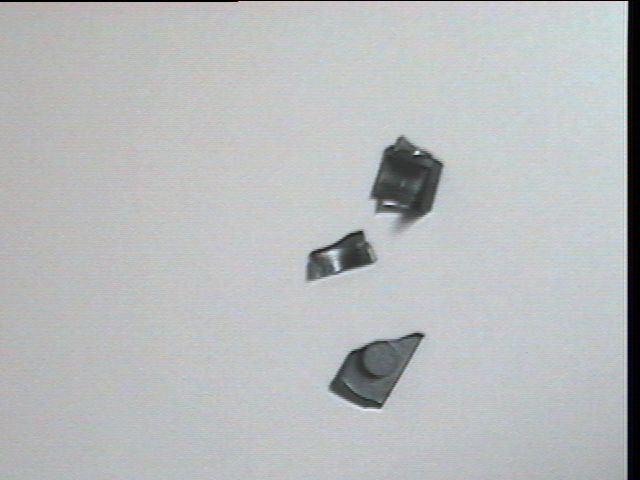

弟：「はかせ〜、はまったんですけど、なにか転がり出てきました〜。なんでしょ〜？」
博：「？？？ ケースを加工したときに 切削屑でものこったか？」
弟：「それにしては、リアルな形状ですが....」
博：「！！！」(青→紺色)
ぱかっ。
博：「あ"っ！！！」
弟：「ど、どうしました？」

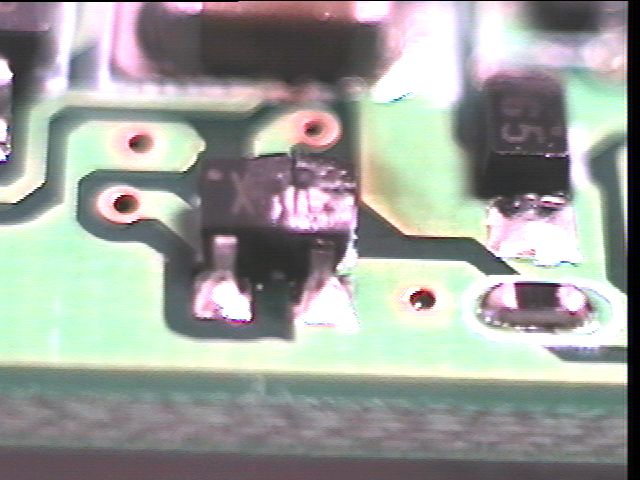

博：「こ、コイルが...電源部のコイルが」
弟：「....。」
博：「と、とりあえず、しゅ、修理... コアが砕けただけ？ コアをセットして..
　　　やっぱりうごかん。あ、断線しちょる」
弟：「つないでみますか？」
博：「むろん。」
ナ：「髪の毛より細い線の接続は困難を極めた。しかし 彼らは気合いでなしとげた」
弟：「電源、いれてみます？」
博：「祈りながら。」
スイッチオン。
博：「映らないなぁ。まだ切れてるのかなぁ。」
弟：「はかせ〜、このしゅ〜ってでてる煙みたいの、なんでしょうね？」
博：「！！！ 主電源緊急遮断」
弟：「ご臨終ですか？」
博：「ご臨終じゃな」(涙)

顛末。

原因は、CCDカメラの基板をはずしたときの再組み立てです。今回、実は、 カメラのケースを９０度回転させて取り付けられるように、前後の板に 切削加工を加えてました。そのため、水晶を取る以外に、完全にばらして いたのですが、どうも取り付けを１８０度誤ったみたいです。

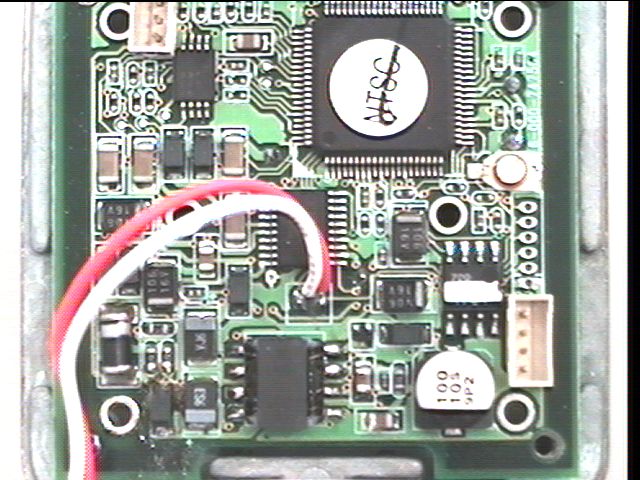

　正　誤

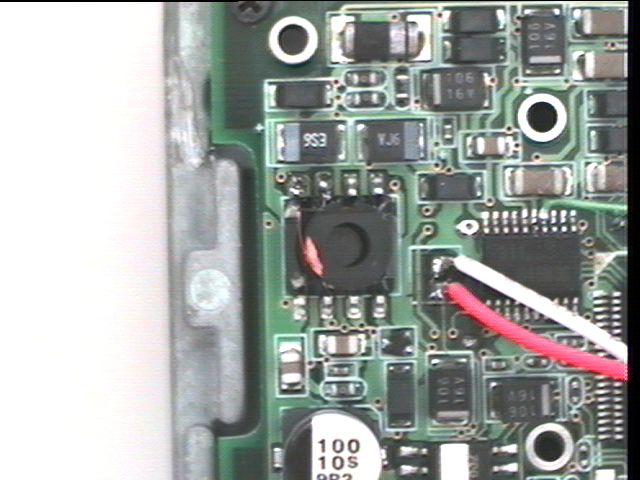

この正誤は違いが分かりにくいですが、基板を取り付けた金具の 基板の左右にある、ふちの切目の位置が異なります。正しいほうはコイルから 遠く、誤り例では近くなってます。この溝はばらした方ならわかると 思いますが、ケースの側がはまるところで、ここに下側のケースがはまります。 問題は、このケースの側板についている、固定用の雌ねじです。上下２種類の 側板で太さが違うのは気になっていたのですが...。上のは細く、 コイルに当たらないのですが、下のは太く、位置的に コイルに干渉します。ってわけで、１８０度逆にしたため、干渉位置に コイルが来てしまって、知らずにはめて直撃。みなさんもお気をつけ下さい。
(上の方で「微妙な理由により」は この辺です)

で、解決策としては、撮影用に使っていたカメラ(自前)を改造することに 急遽決定。方法は確立していたので、お昼休みに30分くらいでちゃっちゃと 改造終了しました(確立してると そのくらい簡単ですが)。

まるで、カメラマン２人が主役のドラマを取っていたら、 一人が突然急死して、本物のカメラマンが急遽主役抜擢、という ような....。しかも、悪の組織に改造されちゃいます。不幸な出来事です。 そんなわけで、最後の方、カメラが１台しか映ってなかったりするのは、 同期した一方で、もう一方を取ってたりするからです....。 だって、同期回路はずしちゃうとカメラとして役に立たないんですもの。

この不幸、みなさんの明日の知恵として役立ててください(合掌)

さて、撮影用のカメラ、また、かわなきゃなぁ。秋月のWEB発注だと１日で 届くのがありがたいところ。
