コンピュータを扱う上で、通信のハード、ソフトは欠かせないものになりました。
メカトロ関係で通信が使われるのは、主に、
通信を理解するためには、ハードとソフトの両面を知る必要があります。もちろん、分担することはあると思いますが、特に、通信のソフトを扱う場合は、ハード面を知っておく意義があります。 他の多くの技術同様、「この手順をすれば、あとはOSなどが勝手に通信してくれる」という層化と、下層の隠蔽は行われますが、ひとたび、トラブルが発生した場合には、とくにマイコン関係の場合には、直接通信ラインの状況を調べることが近道になる場合があります(私は通信が成立しないときなどは、真っ先にオシロを引っ張り出します)。
さて、通信にはさまざまな方式がありますが、典型的には以下のようなものが見られます。
これらはそれぞれ、クロックの有無や、専用回路の必要性の有無、１対１通信か多対多かなどで特徴を持ち、それぞれの用途ごとにポピュラーに使われるようになってきました。 逆に、これらを知ることで、典型的なパターンを知ることができるでしょう。
今回のセミナでは、これらの通信方式を広く浅く簡単に解説しました。
また、多少レベルの高いところとして、ネットの通信で多用されているTCP/IP通信、HTTP,SMTPなどのプロトコルの概要なども紹介しました。
 |
 |
 |
さて、センサをマイコンにつなぎ、計測を行う場合は、
このようなシステムの開発における開発手順を列挙します。
もちろん、選定する余地無く決まっている場合(ソフトだけ担当する場合)、回路部分がすでに固まっている場合(これまでアナログ主体だったものをマイコン化する)などもありますが、何のために各要素があり、それらがどういう目的、由来があって構成されているのか、という理解は、効率化や今後の改善に繋がると思います。
このような方向性について、キーポイントを押さえつつ、実例として玉乗りロボットのセンサ系の開発の概要についても紹介しました。
 |
 |
 |
前回のアナログセンサと、今回のデジタルセンサ、同じセンサであっても、全くという程、性質が違います。おおざっぱに言うと、アナログセンサをマイコンにつなぐ作業はアナログ回路技術の延長にあるのに対して、デジタルセンサはソフトウエアの延長にあります。
アナログセンサをつなぐには、最低限とはいえアナログの変換・増幅回路を用意し、マイコンのアナログデジタル(AD)変換器につなぎます。概ね、マイコンのAD変換の設定をしてあれば、時々刻々の生データ(デジタル値)を得ることができます。
それに対してデジタルセンサは、デジタルの通信線２～４本程度でマイコン、場合によってはパソコンと接続し使用します。外見ではアナログ的な所はありません。しかし、マイコンやパソコンの側で、ただAD変換値を読むのに比べるとかなり複雑なプログラムが必要になります。一つはセンサ通信をするためのプログラム、もう一つはセンサの内部情報を読み書きして、センサの値を得るほか、各種設定などを行うプログラムです。
デジタルセンサの最大の利点は、アナログ部分がセンサ内に隠蔽されていることです。そのため、良質の電源を供給することさえ気をつければ、回路は簡単にできます。
※内部にアナログがあるのは確かで、電源が汚いと(マイコン回路の電源はあまり綺麗ではなく、モータ等があるとかなり汚い＝ノイズや変動が多い)その影響が出ます。
センサ内部でデジタル化もしてくれるため、ソフトさえかければ、システムがシンプルになります。その結果、基板の面積の縮小、コスト圧縮(アナログセンサとデジタルセンサで同じスペックならセンサそのものの値段に極端に違いはない？)、とくにアナログ回路がいらなくなることが効きます。
一方、従来のアナログセンサとの違いは大きく、ソフトに不慣れの場合は大変使いにくいセンサです。そのため、回路技術主体の場合には、無理にデジタルに移行することは足かせになる可能性があります。
特に、デジタルセンサを使ってみて困ったことは、内部の動作がさっぱり見えないことです。アナログセンサの場合は、回路のあちこちオシロを当てるなりして、「どこまで動作しているか」を見ることができますが、デジタルセンサでは回路、ソフトの全てがちゃんと動作して、初めて、何らかの値が得られ、トラブル時に問題の切り分けが困難でした。
デジタルセンサの接続は
最終的に得られた値に対して信号処理したり、校正・キャリブレーションすることはアナログと同じですが、アナログの場合はノイズ除去などの小細工的処理が必要なことが多いのに対して、デジタルの場合はそれら無しですぐに本来の処理に入れることが楽なところです。
動かすまではアナログより苦労しますが、一度動けばいい性能が得られるといえます。もちろん、一種類を動かした経験があると、二つ目以降はかなり楽になります。
まだまだアナログセンサが主流で、デジタルセンサに選択肢はさほど多くない印象ですし、この先もアナログセンサは存在し続けると考えます。
ただ、デジタルセンサという選択肢を考えてみてもいいと思いますし、特にこれまで回路に縁が遠かったソフト系の方々には、非常にとっつきやすいものと思います。
実のところ、受講された方々のアンケート結果や様子をみると、これまでにくらべ、かなり大きく分かれていました。おそらく、このあたりの専門の違いもあったのではないかと思います。
ここではセミナーで使用した資料や、関連するプログラムソースを公開します。
 |
 |
 |
 |
そもそもの開発の動機は、研究室に卒業研究のために配属された学生さんの希望です。
当研究室は、研究室配属に際して「○○なロボットをつくりたい」(ほかにもこのロボットをこう改良したいなど)という、何らかの提案をもってプレゼンテーションすることになっています。（配属希望プレゼンテーション自体は、当学科の方式）
そのなかで、このようなロボットをつくりたい、という学生さんがいました。
彼は地域の会でバドミントンをたしなんでおり、その経験から、打ち返しの練習をするために、シャトル（羽根）を打ち上げてくれる装置があれば、という考えを持っていました。
野球でいえば、ピッチングマシンにあたる装置です。
一般的には、一人が練習するときに、もう一人の補助をする人が適切なところにシャトルを打ち上げます。ちゃんとした練習になるためには、ほぼ一定の軌道で飛ばす必要があり、そのためにはある程度の熟練が必要、という制約があります。つまり、適切に飛ばしてくれる装置があれば、一人でも練習できるようになるはず、というわけです。
そのため、本装置はその学生さんと熊谷の共同開発プロジェクトという位置づけです。
（当人には紹介することの快諾を得ています）
ほぼ一定の軌道で飛ばすためには、空中に飛び出すところ、打ち出しの条件をそろえれば良さそうです（そもそもそれ以外に方法はたぶんありません）。
まずは、どのくらいの打ち出しが必要かという分析から始めました。
そのためには、実際に人間が打つ様子を高速度カメラで撮影し、１コマごとにシャトルの移動を確認しました。
以前は高速度カメラは高価で手の出しにくいものだったのですが、数年前にCASIO社が高速度撮影可能なデジカメ（現High speed EXILIMシリーズ）を発表しました。
この当初のモデルEX-F1が研究室にあり、これを用いています（高速度デジカメについては以下の第１５回「メカトロ開発のための測定器の使い方の基礎」）でも触れています。
その結果、初速毎秒３０メートル（時速120km）以上とかなりの速度が必要と確認されました。
射出の方法は複数が候補になりました。ラケットを振って打つ、高速回転のローラで打ち出す(ピッチングマシンなどでよく使われる)、圧縮空気でとばす、などです。
シャトルの形状が複雑でローラは困難、圧縮空気はコンプレッサなどがほかに必要ということで、単にラケットで打つ方法を採用しました。
それも、人間のように肘、手首にあたる関節をもうけることなく、１本の軸周りに振り回す、単純な仕掛けとしました。
（ゴルフラケットの試験などに用いるロボットは動作を人間に近づける意味もあり、多軸）
ラケットは先端速度が30m/sに達するような回転が必要です。
常に回転させておけば、難しい速度ではありませんが、こんどはタイミング良くシャトルを投げ込むことが難しくなります。
そこで、シャトルを供給するタイミングに合わせて、１回ごとに加速して振り抜く方式としました。
このような場合には、メカに対する設計制約は
○重心が回転軸に乗ること（ずれていると大きな振動）
○慣性モーメントがなるべく小さくなること
となります。後者の慣性モーメントは、直線運動では質量にあたるもので、小さいほど少ない力(トルク)で加速できます。
逆に、モータのトルクの制約が決まっていれば、小さいほど高加速が得られます。
これらを念頭に機構を検討し、メカを設計・製作しました。
モータの制御は、状況に応じて、角度・角速度(回転速度)・トルクの三つの制御を使い分けました。
一般的に産業用のモータなどでは、一定速度回転やポイントtoポイント(角度指示)の動作設定をしますが、それぞれ、得意とするものがあります。
○角度制御は、初期位置の設定など、角度が重要な場合の制御に
○速度制御は、上記の位置への移動などに
○トルク制御でシャトルの打ち出し
これらを実現するにはフィードバック制御が行われます。一般的なモータ制御では、まず、トルク制御(電流制御)を行い、その上で、速度や角度の制御を行います。
フィードバック制御には「大きな出力を普段はしぼって使うことで、余剰分で突発的な変動にもすぐに対応する」という側面があります。逆に言えば、一般的な制御では「余力を残した使い方」をしています。そのため、シンプルな制御のほうが、直接的にすぐに限界性能を引き出しやすくなります（その代わり、目標からのずれなどが出やすくなる）。
そこで、なるべく単純なトルク制御で操作することとし、ラケットを振る間はどういう角度・速度になっているかは気にせず、一気に振り抜く、という方法をつかいました。
本来、トルクで制御すると、さまざまな影響を受けやすくなるのですが、そもそもメカが単純であり、一定のトルクをかければ、一定の加速をする、ということは期待できます。
そのような経緯で本体は開発されましたが、現時点で、二つの問題があります。
一つは、モータの出力の不足です。モータ選定時点では射出速度の見積もりが甘く、モータの大きさが足りませんでした。そのため、瞬間的に定格の400%～500%のトルクを出す、というほうほうで、ぎりぎり飛ばしていますが、もう少し距離も欲しく、一回り大きなモータとする必要があるでしょう。
もう一つはシャトルの供給方法です。現在は筒につめたシャトルを振動で落とすようにしていますが、再現性や、使い勝手がいいとはいえません。この点は別の学生さんが改良に挑戦すると言っているので、来年度、取り組むことになっています。目標は、かごいっぱいのシャトルをざばーっと入れたら、あとは１個ずつ飛ぶような、ところです。
そのくらいでないと、なかなか実用には遠いと思います。
今回は、このように、一つのロボット開発を通して、仕様策定、必要となるスペックの見積もりやシミュレーション、メカの設計、動作の計画などを紹介しました。
機会があれば、今後もときどき、このような「一式」型のセミナーもしたいと思います。
ここではセミナーで使用した資料を公開します。
 |
 |
 |
 |
測定器には、大きく二つの使い方があると考えています。
おおざっぱに、普段使っている測定器を電子回路系とメカ系にわけました。
電子回路系の筆頭はテスタです。テスタにはアナログ式とデジタル式があり、最近ではデジタルが主流でアナログが相対的に減ってきました。
しかし、両者は用途によっては代替が効かないと考え、ともに使っています。
デジタルの利点は値がダイレクトに読めることです。即的の持つ性能で誰でも値がすぐに読める、ということは重要です。しかし、テスタにもよりますが、変動する値の読み取りには向きません。変動する値を見ると、数値がちらついたり、十分変化を追えなかったりします。
一方、アナログは針を正確に読むには限度がありますし、抵抗レンジなどは間隔が大きく変わるなど、値そのものという点では難しさがあります。
しかし、増加していく値、数Hzくらいまでは値に変動があることなど、針が振れる、という見た目から、直感的に理解できます。
特にセンサのチェックをする場合などは、デジタルよりもアナログの方が見た目は非常に感覚的です。
すこし高度なテスタではデジタルにアナログ的バーグラフを搭載するものもあります。実際に手元にもあるのですが、やはり時間変動するものをみるときはアナログを取り出しています。
アナログは測定レンジの切り替えが手動でしたが、デジタルではオートのものがあります。むしろ、切り替えスイッチのコストを削減するために、低価格品でオートが目立ちます。
オートは「どんな値が出るかわからない」という場合には便利なことがありますが、ある程度の範囲が出ることがわかっているときには、自動切り替えの時間がレスポンスの悪さにつながるほか、変動値の場合には自動切り替えの境目を超えるたびにレンジがちらちら変わって使いにくいことこの上ありません。そんな意味で、マニュアルレンジのデジタルテスタ、もあったほうがいいでしょう。
といううちに、実験室にはテスタが１０台近くあります。
オシロスコープはいまはデジタルが主流です。据え置き型のものもあれば、電池駆動でポケットに入るようなものもあります。
時間変化する値、とくに変化速度の早いものや信号ラインのチェックに威力を発揮します。信号の本数が多くなければ、ロジックアナライザを用意するまでも無く、デジタル回路のチェックもできます。
また、オシロスコープを「アナログ電圧信号記録装置＋表示装置」とみると、その入力に別のセンサなどを取り付けることで、データロガーとしても使えます。最近では、生のデータをUSBメモリなどに記録できるものも多く、そのままパソコンで表計算ソフトでグラフ化できたりもします。
実際、研究用のデータをとったりする場合に、オシロスコープで記録してグラフにして論文につかうこともあります。
メカトロ系であれば、マイコン直近のデジタル信号を除けばそれほど周波数が高いわけでも無いので、帯域・サンプリング周波数といった測定の速さに関する項目は、性能の高いものを用意しなくとも間に合うケースが多いと思います。むしろ、同時測定のチャンネル数や、「つまみの多さ」(少ないボタンをポチポチ押すタイプは案外手間がかかる)のほうが実際の運用時には影響が大きいといえます。
そのほか、メカトロ関係ではクランプ式の電流計も役立つ場合があるかもしれません。
たとえば、モータに関わる回路を開発する場合などは、どれだけの電流が流れているかの検証は必要です。
クランプ式電流計は安いものは交流(主に商用電源)しか測定できませんが、メカトロ用とでは直流もはかれるタイプを用意する必要があるでしょう。
ものによっては、測定中の電流をそのまま電圧に変換して出力する、モニタ出力、をもつものもあります。
このタイプはオシロスコープにつなぐと、電流波形の記録ができ、変動の様子、突入電流などを確認したり、パソコンまでデータをもっていけば、力率などもできます。
メカ系の測定器は、主流は原理も見た目もメカ的な測定器、ノギスやマイクロメータなどが広く使われていますが、これらを電子化したデジタルノギスなどもあります。メカ屋にとってはノギスの特徴的な目盛の読みができることは大事な常識ですが、普段の専門がソフト寄り、回路寄りなら、すこし高くなりますが、ためらわずデジタルノギスでいいと思います。
同じように、力を測定する秤をデジタル化したものにフォースゲージがあります。これは、押す力／引く力の測定や、最大値の保持などができます。
また、あらかじめ設定したレンジの内外を判定する機能があるものもあります。
これもまた、モニタ出力があれば、オシロスコープと組み合わせて力の時間変化を記録することができますし、フォースゲージ自体にパソコンとのやりとり機能をもつものもあります。
メカの運動を検証することは、メカトロにおいて重要ですが、電子的なものに比べると、回転数を測定するだけでも手間がかかりますし、専用の測定器が必要だったりします。そんなときに役立つのが高速度撮影が可能なカメラです。
昔は特殊で高価なものだったのですが、いまは市販のデジカメで毎秒1000コマまでの撮影ができるものがあります。
これで撮影し、１コマごとの動きを見ていけば、運動変化や速度などを見いだすこともできます。おそらく、一般的な生産設備の動きは十分にうつると思います(通常の秒30,60コマ撮影のビデオは思ったほどには速くなく、メカの動きはとれません)。
もちろん、回転速度を頻繁に測定するなら、回転計を購入した方がずっと作業効率は高まります。揺れの測定なら加速度計などの振動測定装置があります。
しかし、たまに動作をチェックしたい、という程度であれば、こういうカメラを１台用意しておき、普段はただのデジカメとして使えばよいと思います。
以上のように、それぞれの測定器を紹介し、その使い方や使用上の注意点(制限)を紹介しました。 測定器の必要さは作業の内容などによっても大きく変わりますが、何らかの参考になれば幸いです。
ここではセミナーで使用した映像資料を公開します。
.movファイルはQuickTime等の再生ソフトを必要とします。Windows7のMediaPlayerはそのまま再生できました。
 |
 |
 |
 |
メカトロ機器に用いられるアクチュエータには、電磁式、油圧式、空気圧式などがあります。
空気圧式は生産設備で多く用いられていますが、大きな力をしっかり伝えるところには向かず、そのような箇所に手軽に用いられる物が電磁式のモータです。ただ回すことが目的の直流モータ、交流モータなどや、指定した運動を作ることが目的の、制御のかけられた、直流サーボモータ、交流サーボモータ、ステッピングモータがあります。

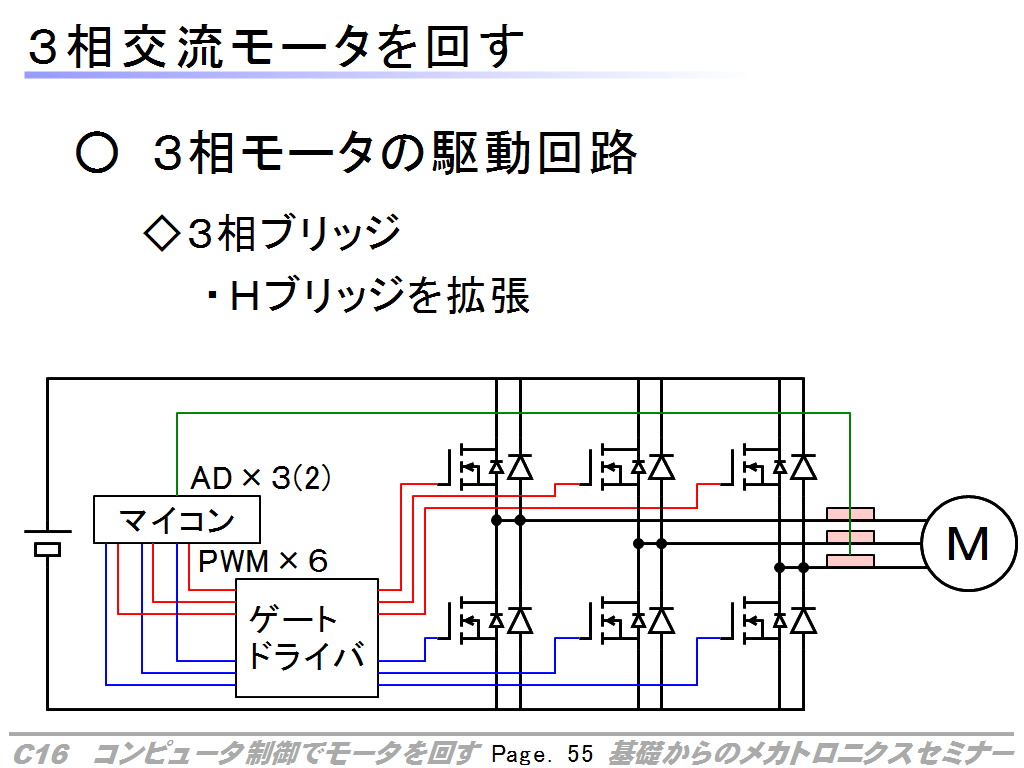

これらを動かすためには、電力を供給(調整)する回路、どう供給するかを定めるマイコンや制御理論が必要となります。
まず、モータを回すに当たっては、対象となるモータの特性を知る必要があります。
モータの特性で重要なこととして、
この電流を流す際に、もう一つ、重要なモータの特性として「コイルである」ことがあります。
電磁モータの根本は電磁石で、その部分が(大きな)コイルとしての性質を持ちます。コイルは普段の電子回路では、あまり登場することの無い部品ですが、ことメカトロにおいてはその理解が重要となります。
コイルの性質は「両端の電圧と、電流の時間変化は、比例する」というものであり、その比例係数が(自己)インダクタンスと呼ばれる数値です。この数値が大きいほど、電流変化に対する電圧が大きくなりますが、モータのインダクタンスは回路基板に乗るような物に比べて一般に大きめです。
この、電圧と電流変化の関係は、いくつかの重要な特徴につながります。
このような制御を行うため、コンピュータ(マイコン)に求められる機能は
 |
 |
 |
 |
さまざまな機械部品のカタログを見ると、「回転数これだけで動力これだけのときは、この表からベルトを選びましょう」のように、表やグラフで選定できるようになっていたり、謎の小数がいくつも入っている数式に適宜数値をいれると、選定の基準となる数値が算出されるような解説がよく載っています。
多くの場合、これらは基本法則をもとに、メーカが「答えがすぐ出るような」数式の形で用意したもので、この式に具体的な数値を当てはめれば目的は果たせます。しかし、その「一般的な使い方」をすこし外れるようなことをすると、途端に式が適用できなくなったり誤差が目立つ場合もありますし、新しいことにチャレンジしようとすると「そのための数式」が見つからないということがよく起きます。
しかし、世の中のメカに関わる(主に力学)法則類はそもそも単純で、その積み上げで様々な事柄を説明しています。
そのためこれらの基本法則をおさえ、それを組み合わせることができるようになれば、「謎の数式」がなにをいわんとしているのかもある程度わかりますし、新しい発想のメカを考えたときに、その設計を適切に行うための解析も可能になると思います。
そんな主旨で、今回のテーマを基本法則にしました。
法則と並んで、数学もある程度は必要になります。とくに微分積分は運動の説明のために整備されたという由来がありますし、三角関数は曲がる関節と先端の位置、等の関係を説明するのに役立ちますので、このあたりは高校の教科書にある程度では知っておくと役に立ちます（私は高校生の時にここまで役に立つものとは思わずに受験のために勉強していたので、大学生になってやっと使い道を知りました）。
最後に、これらの法則を適用して、より具体的な事例を考える例として、台形加減速、車輪移動ロボットの動力計算、第１４回「バドミントン練習用ロボットをつくる」における設計計算を題材にしました。 台形加減速はその必要性が各種カタログなどでは明記され、モータ制御器などで一般的です。その上位にＳ字加減速がありますが、なぜ、それらの処理が必要なのか、法則をつかって考えていると、実は急に力がかからないようにする目的とわかります。
内容的に、「これはいまででで一番眠くなるメカトロセミナーになるに違いない」と思っていたのですが、皆さんに関心を持って聞いて頂けたようで、アンケートもみてほっとしました。
 |
 |
 |
 |
マニピュレータには直列型（シリアル型）と並列型（パラレル型）があります。
前者は、関節－関節－関節－と１本に関節とその間の変形しない部分（リンク）がつながった形をしていて、一般に「腕ロボット」と言ったときに想像する形のものです。一方、後者は皆で御輿を担いで動かすように、複数の動く部分を並列に配置して、その動きの組み合わせで先端部が動くという構造です。
パラレル型は高剛性(力に対して押し負けて形がずれにくい)という特徴があり、工作機械などから普及していましたが、ネックの一つであった計算の複雑さが、コンピュータの進化に伴って解決し、さらに可動部を軽量化しやすいために高速運転向き、という特徴があり、普及が始まりつつあるようです。
このようなロボットを動かすためには、(順)運動学と逆運動学という演算が必要になります。
(順)運動学は「各関節の角度を決めたときの手先の位置姿勢」を求める演算、逆運動学は反対に、「手先の位置と姿勢を実現するための、各関節の角度」を求める演算です。
６自由度のロボットでは非常に複雑ですが、自由度の低いロボットであれば、多少の三角関数の演算でともに行うことができます。
それを応用すれば、たとえば水平面内で前後左右に動かすものをつくるとき、直動ユニットを２個組み合わせるのでは無く、より構造の簡単な回転関節２個で実現することもできます。
ただし、ロボットの構造によっては、ある関節状態のときにこの計算ができなくなる（自由度が減ってしまう）ことがあります。
これを特異点、特異姿勢といい、この近辺では関節が異常に高速で動かなければならなかったり、使用を避けなければならない状態です（希に、あえて積極的に使う例もあります）。
たとえば、人型ロボットはよく膝を曲げた状態で歩いていますが、あれは膝関節を伸ばしたところが特異点で、逆運動学計算に支障がでるためです。
一方、人間は膝関節を伸ばしきることで、膝を動かす筋肉への負担を減らしています。
 |
 |
 |
 |
メカトロ機器の開発の中で、なにか電子回路を自分たちで設計して組み込もうとした場合は、回路基板が必要になります。 作るものが１台だけの場合は、蛇の目基板という、汎用の基板に部品をハンダ付けして組み付け、部品間をワイヤで配線するという方法もあります。 一方で、数が増えてきた場合は、量産性を考えてプリント基板を独自につくったほうが良いことが増えます。 とくに、ある程度以上の性能の回路を作る場合は、プリント基板にしたほうが性能(性質)が均一化するという利点もありますし、回路を１個作る場合でも、部品の都合(とくに最近は表面に貼り付ける部品：表面実装部品のほうが一般的です)、信号の特性確保などのために専用基板が必要になることもあります。
このような基板を作るにあたって確実なのは専門の会社に設計を依頼することです。ただし、これには相応のコストがかかります。 一方で、最近では基板を自分で起こすための手段が、以前に比べてぐっと手頃になり、低コストに基板化できるようにもなりました。 このような背景を踏まえて、回路基板についての基礎雑学と、実際に設計製作していく手順をまとめました。
まず、本体として絶縁板、その両面(単純なものは片面)の表面に貼り付けてある銅箔の回路の配線面(パターン)があります。
部品の足を通してハンダ付けするところは穴があり、その周りに丸いパターンを用意します(ランド)。
表面実装の部品の場合は、その足があたるところに、長方形などの銅箔を用意します(パッド)。
両面基板の場合には、一般に穴の中をメッキして電気的につないでいます(スルホール、同メッキ)。
このスルホールには、部品を通すためのものの他に、基板の両面をつなぐだけのもの(ビア)もあります。
ここまでのところで、回路基板としては機能しますが、さらに、不要なところにはハンダが付かないないようにし、かつ銅箔が錆びないようにするレジストという保護膜を重ねます(一般に緑、もちろん、ハンダ付けすべき所は覆われる。ビアは覆う場合と、覆わない場合とある)。
加えて、基板を見たときにどこにどの部品が付いているかなどを分かりやすくする印刷(一般に白い)をします。
これが、普段電子機器などでよく見かける、部品の載った板、緑色で、なにか線が見えて、番号などが白く印刷してある板、の正体です。 古い機械では、茶色の板に載っている場合がありますが、それは絶縁板がベークライト、レジストもシルクも無し、という時代のものです。 （基板加工機による基板もそのようなかんじ）
これは広く用いられている、２層基板というもので、両面に回路が形成されます。 それでは配線が足りないとき、具体的には大量の配線を狭いところに詰め込みたい場合などに、絶縁板と銅箔をサンドイッチに重ねていく基板が用いられます。コンピュータなどでよく用いられるものは４層基板(一般に両表面が配線で、中２層は電源用)ですが、携帯電話やスマホなどには１０層を超えるようなものが用いられる場合もあります。
基板の設計には、基板のパターンを作図するためのソフト(無料～数万～数十万～数百万円)と、その設計の技能が必要になります。
ただ、「ある程度までの回路」はソフトの使い方を覚え、原則となるルール、たとえばマイコンやセンサなどの弱電部分と、モータの電力制御を行うようなパワー部分は離す、といったものを守り、線をどこを通すか、というパズルで決着します。
微小なアナログ信号や高速なデジタル信号を扱おうとすると高度な技能が必要になりますが、ちょっとしたものをつくりたい、というときには、見よう見まねから初めても案外なんとかなります。
後述のように「製造」が楽になったことで、以前に比べると基板作りに趣味の範囲でも挑む人は増えています。
今回のセミナーでは、おおざっぱですが、その設計の手順についても触れました。
自前で作る方法としては、従来からある、エッチングという手法でつくります。
詳細は省きますが、そこそこ手間がかかるのと、エッチング液の処理という面倒さが有り、また穴開けなどもあることから、あまりお勧めしません(ホビーとしてするには、手軽にするテクニックなどもあります)。
少し前から普及した手段に、基板加工機というものがあります。
これは、基板専用のNC工作機械で、全てのプリント基板の原料である「生基板」という、絶縁板の全面に銅箔を貼ってあるもの(一般にはこれをエッチングで化学的に溶かして配線を残します)の表面を、先端がＶ字になった工具で切って溝をつくり、必要な配線を独立させるものです。
これは、溶液処理などが不要で、設計データからほぼ自動で基板を作り出してくれるため、少量生産などにも手軽で、設計が終わったらすぐに加工できる即応性もあります。ただ、この機械そのものがそこそこ高価で有り、導入が悩ましいところです。
外注する場合は、なんらかの方法で業者に設計データ(一般にはガーバという形式で)を渡し、製造をしてもらいます。
これは昔も今も変わらないのですが、この外注の敷居が大きく下がったことが、2000年を過ぎてからの特徴です。
従来は(いまも一般的ですが)、基板を外注する場合は、最初に製造準備をするために初期費用が万円単位でかかります。
１枚ごとの値段は安いのですが、この初期費用のため、数十枚、数百枚、数千枚を頼むならまだしも、２，３枚という場合には高く付きます。
ここに近年ひろまった手段が、ネット発注の格安基板です。１枚当たりは高くなることもありますが、初期費用がないため、たとえば１０枚くらいだけ作りたいという場合に、安く作れます。
ネット時代の恩恵ですが、海外(台湾や中国)に直接発注することもでき、さらに安く、たとえば、数千円などで、１週間程度で作れます。
これにより、ホビーレベルでも基板設計し、外注する事例が増えてきました。発注できるので、基板設計も自分でやってみよう、という流れになったわけです。
私のところでも、従来は基板加工機で基板作りをしていましたが、最近は最初から外注前提で設計することも増えました。
 |
 |
 |
 |
ロボットの用語解説に「マニピュレーション機能または移動機能を持ち」という表現があります。 これは世の中のロボット研究の大半が、このマニピュレーションか移動に係わるものという事情もありますが、自動でなにかを移動させるということに大きな需要があるためです。実際、ロボットと呼ばれない機器でも、移動させるために使われる、移動する機械はいろいろあります。 代表的なものでは自動車があり、自動運転自動車などは、あきらかに移動ロボットの一種です(ただ、現状では「ロボット」とは呼ばれていません)。
移動するロボットには、様々あります。地面を動く物でも、車輪によるもの、クローラ(キャタピラ)によるもの、歩行するもの、転がるものなど様々です。さらに、地上に限らず、飛行するものや、水中を進むもの、最近では宇宙空間で動作するもの(惑星探査系は地上のものと同系ですが)などあります。
その中でも、身近で、実用的に用いられているものの多くは、車輪移動ロボットで、今回もその車輪移動を中心にしています。
以上は「車輪」についてですが、車輪をいくつか取り付けた車両・ロボットではもう一つの条件があります。
それは、すべての車軸(の延長線)が一点で交わる、という条件です。
車輪が転がるとき、その円弧の中心は車軸上のどこかにあります(直進のときは無限遠方、ずっと遠くに中心があるとみなす)。
車両に付いている車輪が滑ること無く動くためには、すべての車輪がある一点を中心に回る必要があります。
そのため、車軸がその点を向く必要、逆に言えば、車軸が全て一点で交わり、そこを中心に回る、ことになります。
もう一つ、覚えておかなければならないのは、これらの車両は「駆動輪の摩擦力で進む」ということです。 複数の車輪がある場合、それらの車輪で車体の重量を分担しますが、摩擦力はその車輪にかかった分の重量に比例します。 もし、駆動輪以外の車輪にばかり重量がかかっていると、駆動輪は推進力を出そうとしても滑って空回りしかねません。 そのため、駆動輪をいかに地面に押しつけるか、も機体のデザインでは重要な要素となります。
前者のためには、ロボット自身の動作による計測と、その他のセンサによる情報を併用します(簡易的には前者のみ)。
ロボットの車輪(を駆動するモータ)には，回転量のセンサをとりつけます。
この車輪の回転を短い時間ごとに測定して、その間の各車輪の移動量を割り出します。
この時間には「ロボットが円弧を描いて移動した」と仮定すると、どの程度進行方向が変わり、位置が変わったかを算出することができるので、これを最初から少しずつ積み上げていくと、現在の位置が分かる、という原理です。
これを自己位置推定と呼んでいます。
車輪が滑ってはだめなのは当然ですが、どうしても僅かな誤差は避けられません。
そのためある程度の距離を走行するとずれが出てきます。
抜本的には「ずれない計測手法」を併用します。たとえば、GPSは、その測定値には誤差がありますが、その位置がだんだんと誤差として積み重なっていくことはありません。また、各種センサで周囲の状態を計測し、事前に用意しておいた地図と照合することで位置の補正をする手法も用いられます。
このような「絶対的な計測」とそれによる補正は、長時間の運行のためには重要です。
ただし、もっと直接的に、明確に引いた線をたどって走らせる、ライントレースなどを用いるときは、線が絶対的な情報となるため、それ以外の手間はかからなくなります。
これをもとに、車両の運動制御をします。(1)車両そのものの走行の制御(指定した半径や速度で) (2)指定した経路に沿っての走行 (3)経路を決める方法、が必要です。また、障害物を避けるなども必要です。
これらは、たとえば、人間が歩いたり、自分で車を運転する場合には当たり前にしていることですが、まだ、ロボットではこれをすべて人間並みに自動化するには至っていません。とくに、後半の環境を認識して経路を調整したりするという部分については、「人間並み」から比べるとまだまだ能力が低いところです。これらが、より「かしこく」なることが、自動運転自動車実現のためのかぎとなるでしょう。
